簡稱：建筑給排水，或者建水

建筑內部給水系統的分類

建筑內部給水系統的任務是將城鎮給水管網或自備水源給水管網的水引入室內，選用適用、經濟、合理的最佳供水方式，經配水管送至室內各種衛生器具、用水嘴、生產裝置和消防設備，并滿足用水點對水量、水壓和水質的要求。建筑給水排水系統是一個冷水供應系統，按用途基本上可分為三類：

1．生活給水系統

供民用、公共建筑和工業企業建筑內的飲用、烹調、盥洗、洗滌、沐浴等生活上的用水。要求水質必須嚴格符合國家規定的飲用水質標準。

2．生產給水系統

因各種生產的工藝不同，生產給水系統種類繁多，主要用于生產設備的冷卻、原料洗滌、鍋爐用水等。生產用水對水質、水量、水壓以及安全方面的要求由于工藝不同，差異很大。

3．消防給水系統

供層數較多的民用建筑、大型公共建筑及某些生產車間的消防設備用水。消防用水對水質要求不高，但必須按建筑防火規范保證有足夠的水量與水壓。

根據具體情況，有時將上述三類基本給水系統或其中兩類基本系統合并成：生活一生產一消防給水系統，生活一消防給水系統；生產…消防給水系統。

根據不同需要，有時將上述三類基本給水系統再劃分，例如：

生活給水系統分為飲用水系統、雜用水系統；

生產給水系統分為直流給水系統、循環給水系統、復用水給水系統、軟化水給水系統、純水給水系統；

消防給水系統分為消火栓給水系統、自動噴水滅火給水系統。

建筑內部給水系統的組成

建筑內部給水系統由下列各部分組成，如圖2—l所示。

1．引入管

對一幢單獨建筑物而言，引入管是室外給水管網與室內管網之間的聯絡管段，也稱進戶管。對于一個工廠、一個建筑群體、一個學校區，引入管系指總進水管。

2．水表節點

水表節點是指引入管上裝設的水表及其前后設置的閘門、泄水裝置等總稱。閘門用以關閉管網，以便修理和拆換水表；泄水裝置為檢修時放空管網、檢測水表精度及測定進戶點壓力值。水表節點形式多樣，選擇時應按用戶用水要求及所選擇的水表型號等因素決定。

分戶水表設在分戶支管上，可只在表前設閥，以便局部關斷水流。為了保證水表計量準確，在翼輪式水表與閘門間應有8～10倍水表直徑的直線段，其他水表約為300mm，以使水表前水流平穩。

3．管道系統

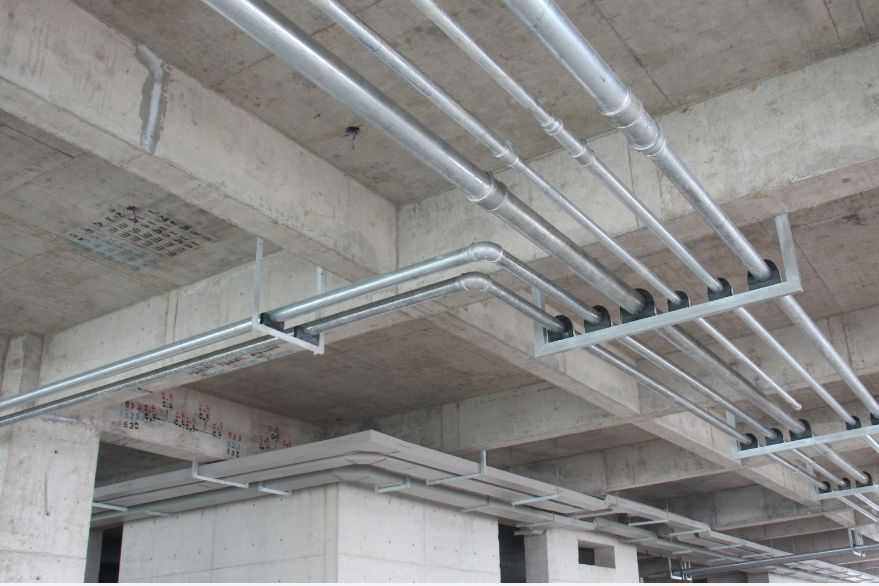

管道系統是指建筑內部給水水平或垂直干管、立管、支管等。

4．給水附件

給水附件指管路上的閘閥等各式閥類及各式配水龍頭、儀表等。

5．升壓和貯水設備

在室外給水管網壓力不足或建筑內部對安全供水、水壓穩定有要求時，需設置各種附屬設備，如水箱、水泵、氣壓裝置、水池等升壓和貯水設備。

6．室內消防

按照建筑物的防火要求及規定需要設置消防給水時，一般應設消火栓消防設備。有特殊要求時，另專門裝設自動噴水滅火或水幕滅火設備等。

建筑內部排水系統的分類

建筑內部排水系統根據接納污、廢水的性質，可分為三類：

1．生活排水系統

其任務是將建筑內生活廢水(即人們?nèi)粘Ｉ钪信判沟奈鬯?和生活污水(主要指糞便污水)排至室外。我國目前建筑排污分流設計中是將生活污水單獨排入化糞池，而生活廢水則直接排入市政下水道。

2．工業廢水排水系統

用來排除工業生產過程中的生產廢水和生產污水。生產廢水污染程度較輕，如循環冷卻水等。生產污水的污染程度較重，一般需要經過處理后才能排放。

3．建筑內部雨水管道

用來排除屋面的雨水，一般用于大屋面的廠房及一些高層建筑雨雪水的排除。

若生活污廢水、工業廢水及雨水分別設置管道排出室外稱建筑分流制排水，若將其中兩類以上的污水、廢水合流排出則稱建筑合流制排水。建筑排水系統是選擇分流制排水系統還是合流制排水系統，應綜合考慮污水污染性質、污染程度、室外排水體制是否有利于水質綜合利用及處理等因素來確定。

二、建筑內部排水系統的組成

一般建筑物內部排水系統由下列部分組成，如圖6—1所示。

1．衛生器具或生產設備受水器(如圖6—1中的1、2、3、4)

2．排水管系

由器具排水管連接衛生器具和橫支管之間的一段短管、除坐式大便器外，其間含存水彎，有一定坡度的橫支管、立管；埋設在地下的總干管和排出到室外的排水管等組成(如圖6—1中6、8、11)。

3．通氣管系

有伸頂通氣立管，專用通氣內立管，環形通氣管等幾種類型。其主要作用是讓排水管與大氣相通，穩定管系中的氣壓波動，使水流暢通(詳見本章第二節)。

4．清通設備

一般有檢查口、清掃口，檢查井以及帶有清通門的彎頭或三通等設備，作為疏通排水管道之用(如圖6—1中7、9、12)。

5．抽升設備

民用建筑中的地下室、人防建筑物、高層建筑的地下技術層、某些工業企業車間或半地下室、地下鐵道等地F建筑物內的污、廢水不能自流排至室外時必須設置污水抽升設備。如水泵、氣壓揚液器、噴射器將這些污廢水抽升排放以保持室內良好的衛生環境。

6．室外排水管道

自排水管接出的第一檢查井后至城市下水道或工業企業排水主干管間的排水管段即為室外排水管道，其任務是將建筑內部的污、廢水排送到市政或廠區管道中去。

7．污水局部處理構筑物

當建筑內部污水未經處理不允許直接排人城市下水道或水體時，在建筑物內或附近應設置局部處理構筑物予以處理。我國目前多采用在民用建筑和有生活間的工業建筑附近設化糞池、使生活糞便污水經化糞池處理后排人城市下水道或水體。污水中較重的雜質如糞便、紙屑等在池中數小時后沉淀形成池底污泥，三個月后污泥經厭氧分解、酸性發酵等過程后脫水熟化便可清掏出來。化糞池容積的確定可參考《給水排水國家標準圖集》。

建筑給排水也可分為民用建筑給排水和工業建筑給排水。
